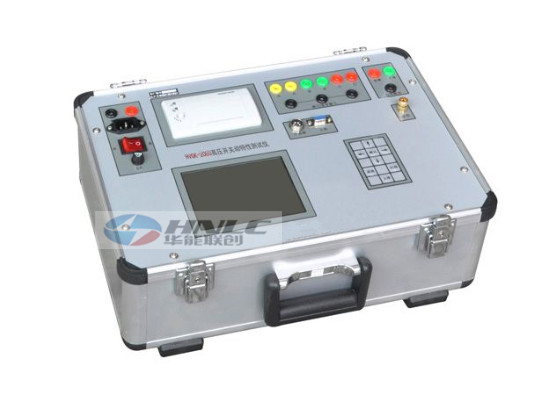

HNGK-507高壓開關動特性測試儀

所屬類別：斷路器、開關檢測設備

說明書：下載

在線咨詢：

銷售熱線：027-88040496

產品介紹

HNGK-507高壓開關動特性測試儀是我公司自主研發生產的產品，該產品采用液晶大屏顯示，測試結果可直接打印或移動存儲，該斷路器動特性分析儀具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕。

產品特征

1、 HNGK-507高壓開關動特性測試儀性能

時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。

合閘電阻：6個斷口合閘電阻的預投時間，預投波形及電阻阻值。

重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。

彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。

速度：剛分、剛合速度，最大速度，時間－行程特性曲線。

行程：總行程，開距，超行程，過沖行程，反彈幅值。

電流：分、合閘線圈的分、合閘電流值、電流波形圖。

動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

2、 HNGK-507高壓開關動特性測試儀特點

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

通用式測速傳感器，直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。

開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U(xiǎn)盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

產品別稱

斷路器動特性分析儀、高壓開關機械特性測試儀、高壓開關動特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器機械特性測試儀、開關特性測試儀

技術參數

1.使用環境

輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa

溫度－10～40℃ 濕度 ≦80%RH

2.安全性能

絕緣電阻＞2MΩ

介電強度電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

3.基本參數

時 間：量程 4000.0ms 分辯率0.1ms

誤差 ①100ms以內 0.1ms±1個字

②100ms以上 0.1%±1個字

③同期

速　度：量程　20.00m/s 分辯率0.01m/s

誤差　①0-2m/s以內 ±0.1m/s±1個字

②100ms以上 ±0.2m/s±1個字

合閘電阻：量程：1600Ω 分辨率：1Ω

行程：

量程分辯率誤差

真空斷路器 50.0mm 0.1mm 1%±1個字

SF6斷路器 300.0mm 1mm

少油斷路器 600.0mm

電流：量程 20.00A 分辯率0.01A

輸出電源： DC30～250V數字可調/20A（瞬時工作）

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 9kg
